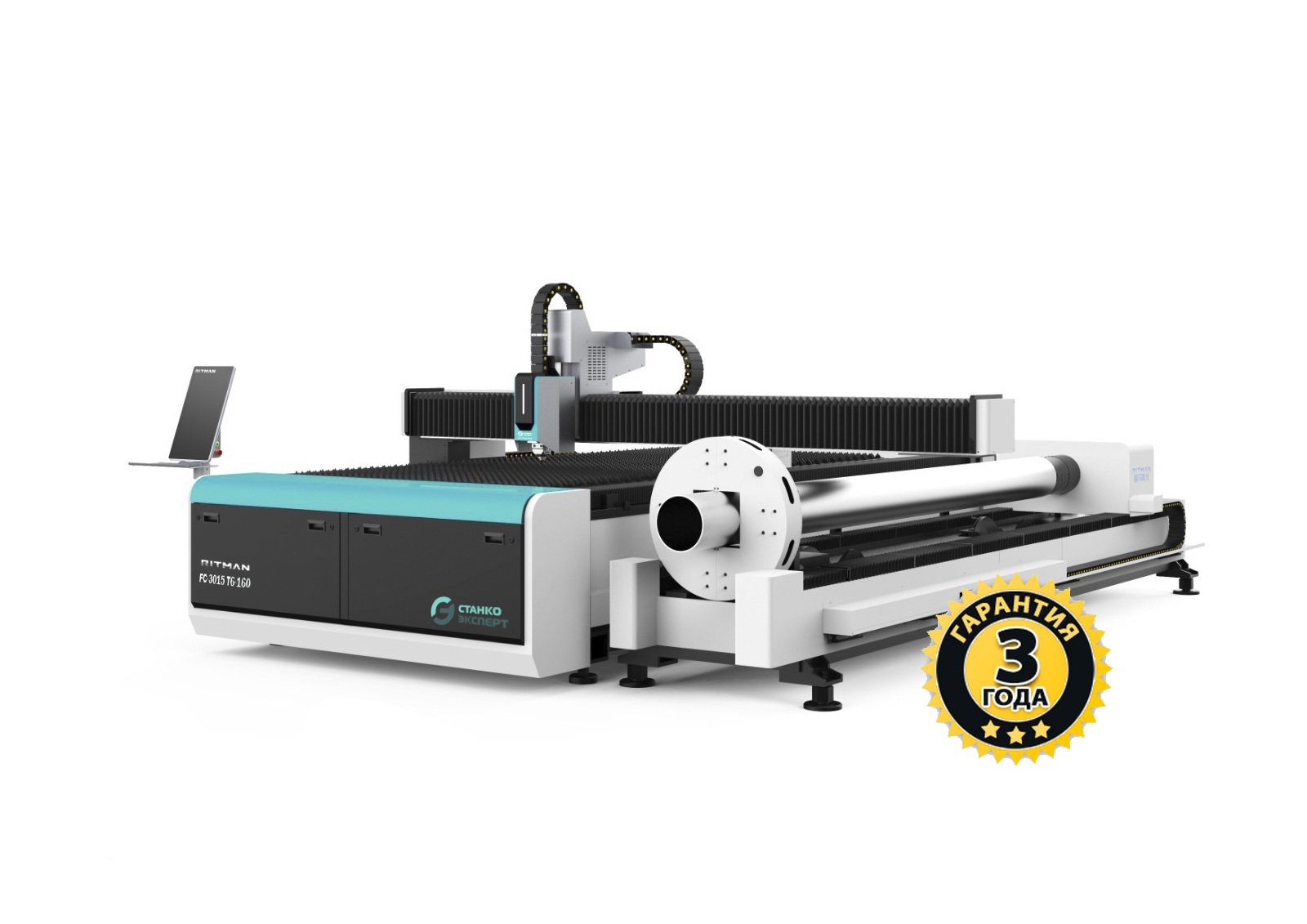

АВТОМАТИЗИРОВАННЫЙ КОМПЛЕКС ЛАЗЕРНОЙ РЕЗКИ «RITMAN» FC-3015 T6-160 (1,5/3 кВт)

Зона обработки: 3050 х 1500 мм (c зональной вытяжкой)
Диапазон размеров круглой трубы: Φ20-Φ150мм
Диапазон размеров квадратной трубы: □20 - □150 мм
Диапазон размеров прямоугольной трубки: 20 мм≤ Длина стороны≤150 мм
Мощность резонатора: 1,5/3 кВт
Масса станка: 3900 кг

Преимущества

Серводвигатели и сервоприводы Inovance (Тайвань)

Уже несколько лет успешно работают под управлением примерно 20 различных систем ЧПУ в Европе.

Источник Raycus (Китай)

Волоконные лазеры обладают самым высоким КПД, более высокой стабильностью и качеством выходного излучения, меньшими размерами, не требуют обслуживания, более надежны и долговечны.

Режущая голова Boci BLT 310

Довольно экономичные режущие головки. Несмотря на компактность и малый вес, в них встроено множество интеллектуальных датчиков

Система управления Bochu FSCUT 3000DE

Система разработана на основе технологии EtherCAT bus для управления лазерным излучением и газом для резки. Она широко используется в производстве листового металла, посуды, ламп и других отраслях.

Привод X,Y Рейка-шестерня LEITESEN (Германия)

Стабильно высокое качество и постоянная работа над совершенствованием технологий производства, делают компанию YYC одним из лидеров по поставке зубчатых передач во всем мире.

Профильные направляющие PEK (Италия)

Применяются в технике линейных перемещений для высокоточного линейного движения, которые обеспечивают низкое трение, отсутствие зазора и высокую грузоподъемность во всех направлениях.

Редукторы Modri (Франция)

Высокая точность планетарной передачи достигается благодаря применению технологии HeliTopo . Она позволяет упростить профиль зуба, увеличить зацепление, сделать максимальным площадь контакта между зубьями.

Программное обеспечение Tube pro

TubePro разработан для профессиональной резки труб, а также поддерживает производство профилей различных форм. Подходит для создания продвинутых траекторий резки, предназначен как для стандартных, так и для специальных производственных задач.

Водяной чиллер HANLI

Применяется для охлаждения лазерного источника и головы. Он использует воду, температуру которой поддерживает за счёт её охлаждения фреоном.

Большой сенсорный дисплей и отдельный шкаф управления

Пылезащитная функция. Увеличение срока службы. Легкость доступа при обслуживании и осмотре.

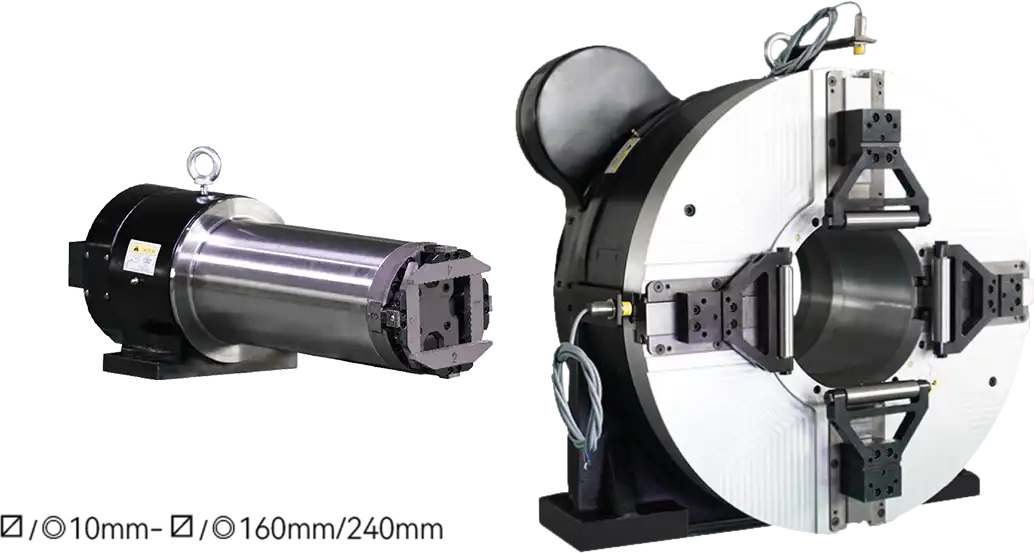

Пневматический зажимной патрон повышенной точности

Обладает высокой скоростью зажима, высокой несущей способностью, высокой стабильностью и высокой скоростью резания. Благодаря более широкому диапазону зажима, он эффективно используется для зажима тонких и хрупких труб, предотвращая их расплющивание.

Заказать

Назначение Характеристики Как заказать

Станки для лазерной резки пластин и труб RITMAN предлагают идеальное сочетание экономичности и гибкости для повышения вашей производительности.

Будучи комбинированным лазерным резаком для листов и труб, он устраняет необходимость в покупке отдельного трубчатого лазера, предоставляя экономически эффективное решение для диверсификации и расширения сервисных возможностей вашего бизнеса.

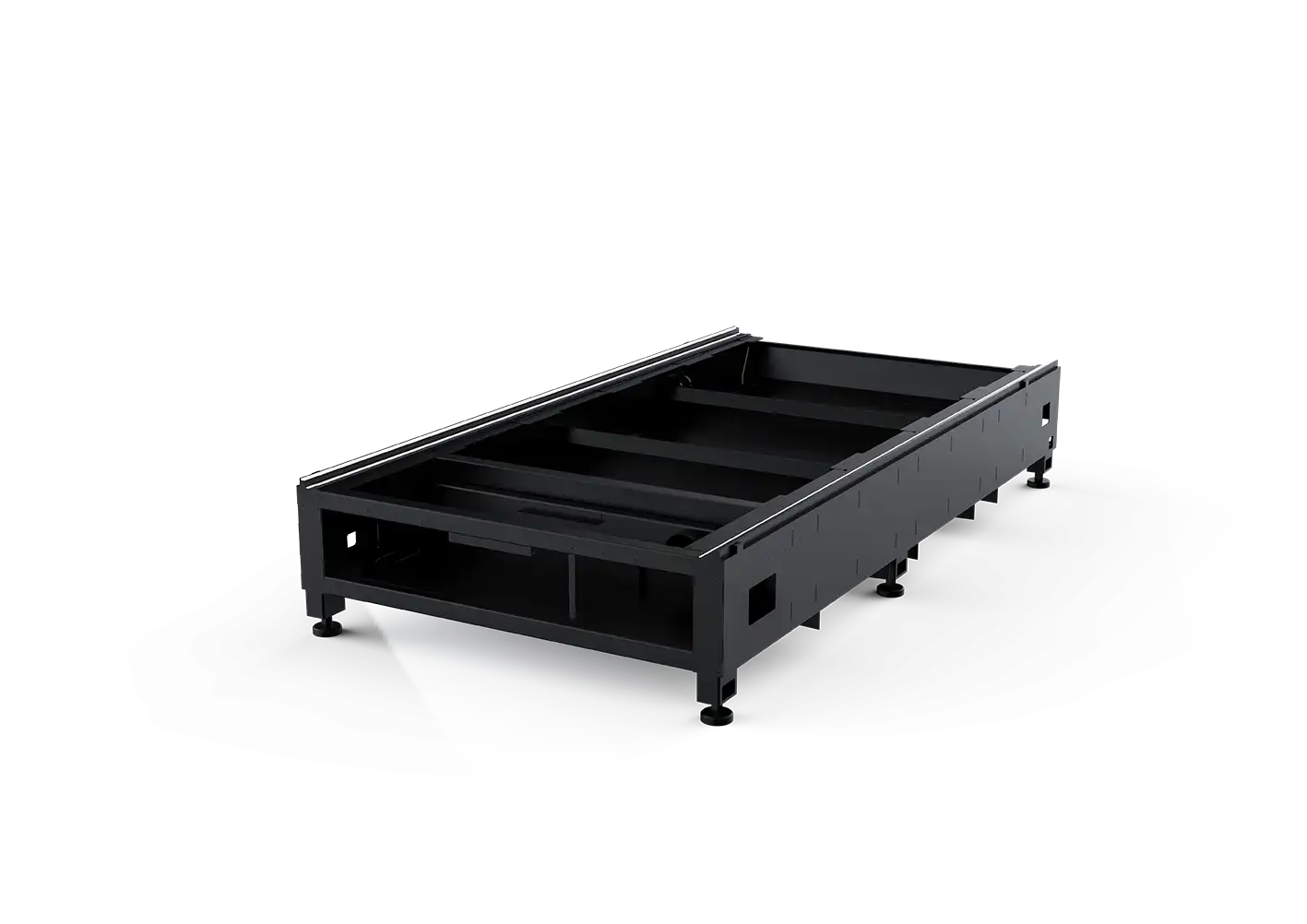

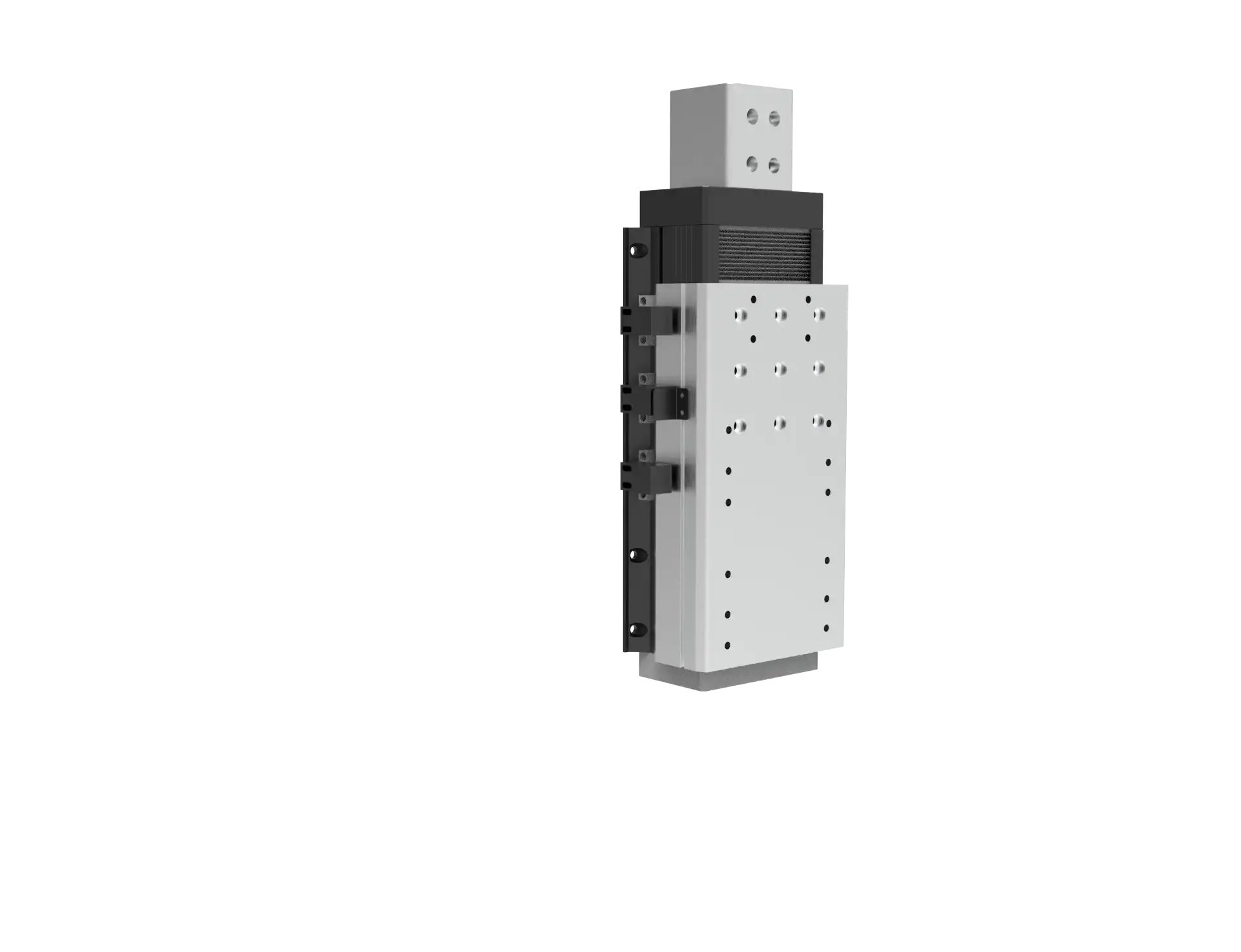

Трака сварена из Н-образной стали и стальных пластин. Стандартные секции агрегата: балки длиной 8 и 6 м. Встроенный основной корпус оси Z сварен из пластины из алюминиевого сплава и сочетается с прецизионной винтовой модульной передачей, обеспечивающей высокую точность и высокую скорость.

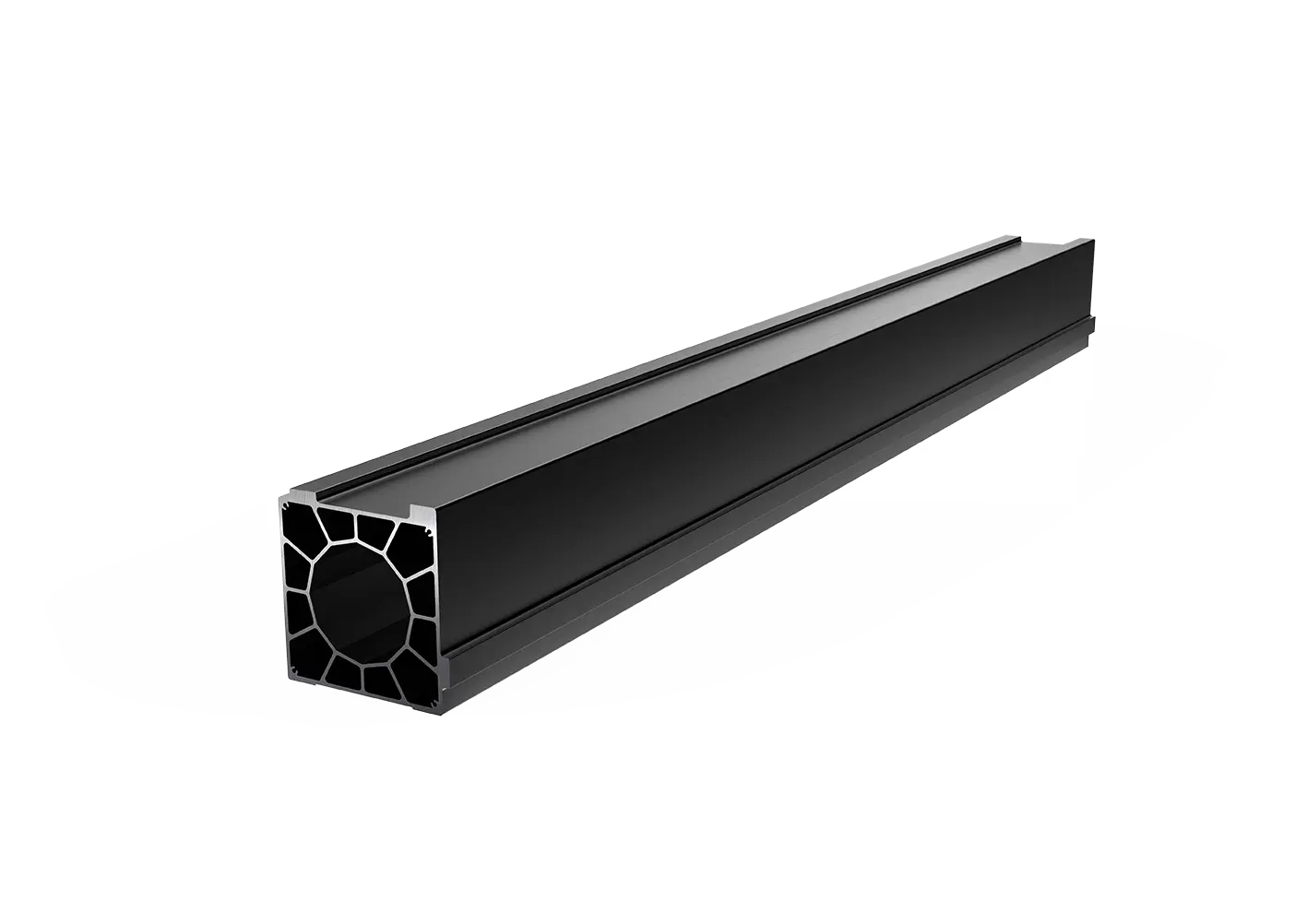

Стальные перекладины изготавливаются путем сращивания и сварки стальных пластин. Стальные перекладины обладают высокой жесткостью, а их точность может оставаться стабильной в течение длительного времени. Больше подходит для станков для лазерной резки рельсов с большим пролетом. Универсальный пневматический патрон обеспечивает плавный переход между требованиями к резке различных материалов и форм без перерывов.

Модель поддерживает работу в 1-2 смены, а также может эксплуатироваться и до 3 смен, но при этом необходимо делать технологические перерывы. В конструкции оборудования установлены легко заменяемые стандартные унифицированные компоненты:

резонатор
режущая лазерная головка
стойка ЧПУ

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Оборудование востребовано во многих производственных сферах, осуществляющих заготовительные операции:

Машиностроение
Авиакосмическая промышленность
Металлургия
Предприятия нефтегазовой сферы
Мебельные фабрики
Автомобильное производство

Зона обработки: 3050 х 1500 мм (c зональной вытяжкой)
Мощность резонатора: 1,5/3 кВт
Перемещение по оcям X, Y, Z: 3000 х 1500 х 100 мм
Длина трубы: 6000 мм
Диапазон размеров труб
Круглая труба: Φ20-Φ150мм
Квадратная труба: □20 - □150 мм
Прямоугольная трубка: 20 мм≤ Длина стороны≤150 мм
Максимальная нагрузка на патрон: 150 кг
Минимальная длина остатка: 150 мм
Максимальная скорость: до 150 м/мин
Мощность сервоприводов X, Y, Z : 850 х 1300 х 400 Вт
Ускорение: 1.5 G
Точность позиционирования: ±0,05 мм
Точность репозиционирования: ±0,03 мм
Нагрузка на рабочий стол: 1000 кг
Рабочая температура: 5 - 35 °С
Напряжение: 380В/50Гц
Габариты станка: 8641 х 3780 х 1861 мм
Масса станка: 3900 кг

Для заказа оборудования необходимо:

Связаться с нашими специалистами и уточнить все параметры станка.
Подписать договор поставки и внести авансовый платеж в размере 50% от стоимости оборудования.
По готовности отправки оборудования с завода-изготовителя внести еще 40% от стоимости оборудования.
По приходу оборудования на центральный склад в г. Красноярск внести оставшиеся 10% от стоимости оборудования и мы отгрузим станок.
